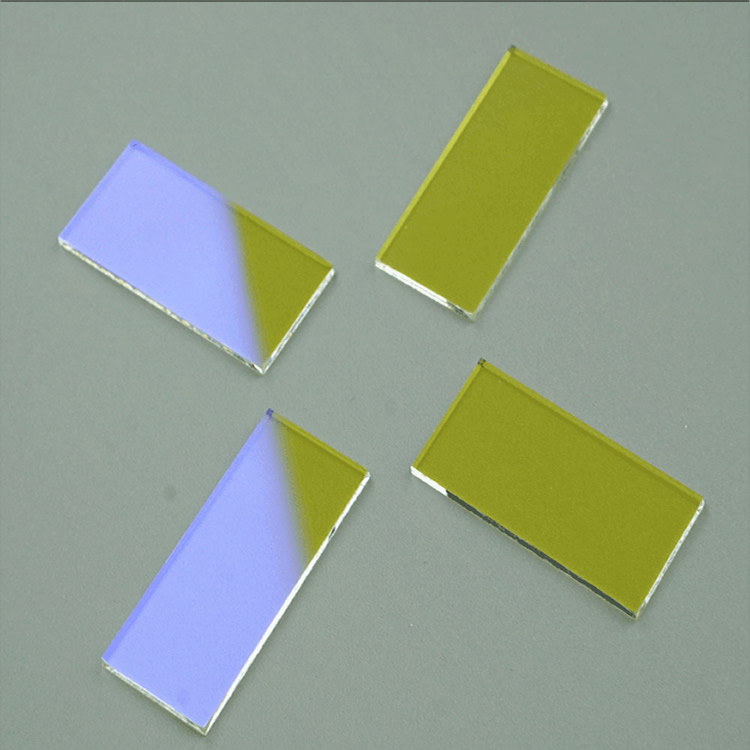

所謂截止濾光片，是指要求某一波長范圍的光束高透射，而偏離這一波長的光束驟然變化為高反射（或稱抑制）的波段選擇截止濾光片。通常把抑制短波區、透射長波區的濾光片稱為長波通濾光片。相反，抑制長波區、透射短波區的截止濾光片就稱為短波通濾光片。
截止濾光片分吸收型、薄膜干涉型和吸收與干涉組合型。吸收截止濾光片應用最廣泛，可以由顏色玻璃、晶體、燒結多孔明膠、無機和有機液體以及吸收薄膜制成。其主要優點是使用簡單，對人射角不敏感，造價便宜或適中。但是吸收型截止濾光片的截止波長不是隨便可以移動的?，F(xiàn)有的吸收型濾光片和吸收光譜材料常用圖譜可以在我們的濾光片產品目錄里查看。
截止濾光片的特性參數∶
（1）透射曲線開始上升（或下降）時的波長以及此曲線上升（或下降）的許可斜率；
（2）高透射帶的光譜寬度、平均透射率以及在此透射帶內許可的最小透射率；
（3）具有低透射率的反射帶（抑制帶）的光譜寬度以及在此范圍內所許可的更大透射率。干涉型截止濾光片的基本膜系類型是λ/4周期性膜堆（LH）5。 由于這類膜系的透反射光譜曲線的主要特征是一連串的高反射帶間隔以高透射帶，所以，①這類膜系的截止濾光片，并非以某一波長為界，一側高透另一側高反的理想模式，而只是在某一有限波段，實現以某一波長為界，一側高透另一側高反的波段截止濾光、分光膜堆② 即便是同一個周期性膜堆（LH）°，也是既可以用做截止長波的短波通濾光片，也可以用做截止短波的長波通濾光片。
周期性膜堆（LH）°在用做高反射鏡和中性分束鏡時，工作波段都是位于膜系的反射帶，我們所關心和研究的也只是周期性膜堆（LH）的反射帶特性。當將膜堆（LH）用于截止濾光片時，我們既關心其反射帶的抑制特性，也關心其通帶的透射特性。
