球面透鏡

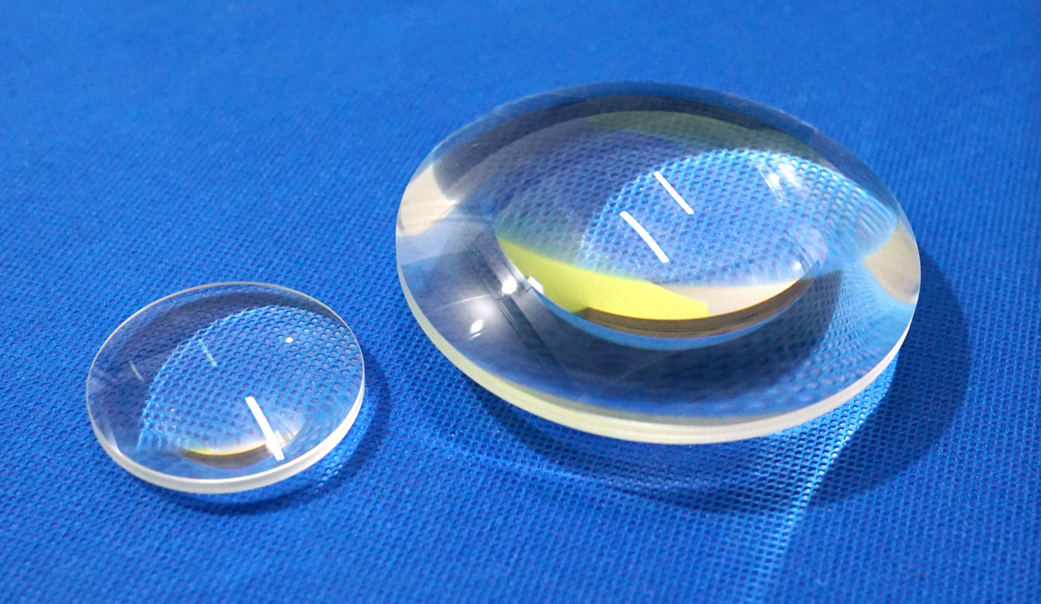

球面透鏡球面透鏡，球面的形狀對應于球體的截面，而球體是旋轉對稱的光學元件，其曲率半徑與幾何中心的距離不變。這意味著光學有效面積可以通過僅指定一個參數，即半徑R來描述。由于該參數在整個表面上是恒定的，因此球體在加工制造方面具有較為經濟的成本優勢。
在生產成本方面，球面透鏡有明顯的優勢。這是由于球面的統一形狀確保了簡單的制造過程和更短的生產時間。球面透鏡適用于快速生成光學檢測和均勻測量的方面。如觸覺測量方法（例如輪廓儀或3D坐標測量機），以及光學測量方法都選擇使用球面透鏡進行測量。球面透鏡的應用范圍很廣，例如計量學、航空航天（安裝在衛星內部的光譜儀）或醫療技術（用于檢查眼前節的裂隙燈）。
根據球面透鏡的形狀、散射或聚焦特性用于將入射光折射到所需的程度。在成像系統中，高圖像質量伴隨著低成像誤差，通過選擇有效孔徑，還可以減少其球面像差，其原因是阻擋了其它的外圍光強更強的入射光線。
此外，使用多個球面透鏡也可以提高圖像質量，但要考慮光學系統的空間條件問題。通過組合一個或多個聚光和色散透鏡可實現消色差，通常使用低折射率的正凸透鏡和低折射率的負凹透鏡并粘合在一起，從而改善球面像差和色差的光學系統，如消色差鏡用于攝影鏡頭內。
如果在光學設置中考慮其它因素，如高圖像質量、數值孔徑或空間節省，非球面透鏡是更佳選擇。非球面透鏡是旋轉對稱的光學元件，其曲率半徑從透鏡中心呈放射狀偏離。由于這種特殊的表面幾何形狀，非球面透鏡與球面透鏡的區別上，非球面透鏡可以顯著提高光學系統的成像質量。它們不同的曲率半徑導致了與球面透鏡的偏差。
通常，只要其透鏡半徑偏離球面形狀，就是非球面透鏡。非球面透鏡是一種更好的聚焦光學器件。相比之下，球面透鏡的入射光束隨著距光軸距離的增加而偏轉得更強烈，并且不會在一個公共點相交，也就引起像差導致模糊不清的圖像，所以使用非球面透鏡可提高圖像質量。就光學設計而言，非球面透鏡與球面透鏡的區別上，非球面透鏡具有更高的自由度，這意味著可以創建更復雜的透鏡表面，以達到更好的光學元件表面質量。
與傳統透鏡相比，非球面透鏡的另一個優點是減少了光學系統的總長度和重量。
