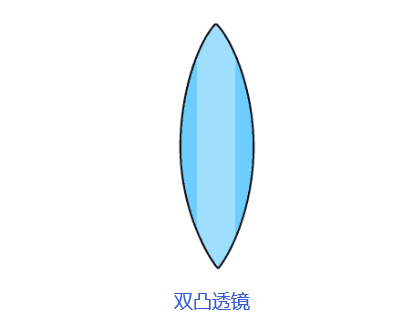

雙凸透鏡是由兩個球面凸面組成的簡單透鏡，通常具有相同的曲率半徑。這些也稱為凸凸透鏡。 雙凸透鏡如下圖所示-
雙凸透鏡作為一種簡單的透鏡，應用范圍很廣，但不僅限于激光束的控制和聚焦、質量成像以及其他各種光學儀器。

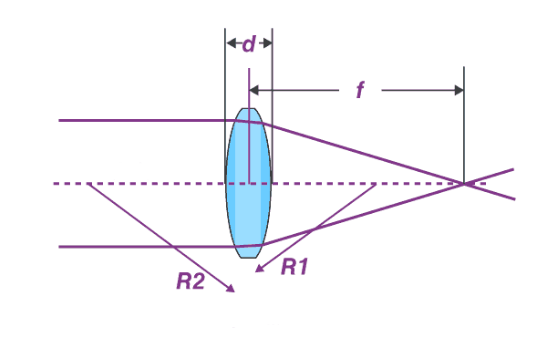

在雙凸透鏡或平凸透鏡中，準直或平行的光束穿過透鏡并會聚在透鏡后面的一個點或焦點處。在這種情況下，該透鏡稱為會聚透鏡或正透鏡。從鏡頭到光斑的距離稱為鏡頭的焦距。由于鏡片兩邊都有曲率，所以周圍會有兩個焦點，也有兩個中心。通過雙凸透鏡中間繪制的線稱為主軸。如下圖所示-
人眼晶狀體是雙凸透鏡的更好例子。對于眼睛來說，為了看清眼前的物體，來自物體的光線必須更急劇地彎曲，以便將它們帶到視網膜的焦點上；來自遠處物體的光線需要較少的折射。要做到這一點，它必須是高彈性的形式，以便可以改變形狀，從而可以使凸度變小或變大。凸透鏡越高，折射越大
雙凸透鏡的一些特性如下：
雙凸透鏡具有正焦距
它們的焦距更短
他們有能力會聚入射光
它們具有形成實像和虛像的能力
它們最小化球面像差，還可以消除彗差和具有對應于 1 的共軛比的畸變。
眾所周知，雙凸透鏡的形狀是對稱的，兩側的半徑相等。它們通常被推薦用于真實物體的虛擬成像，并且還用于 0.2 – 5 之間的正共軛比。
