柱面鏡生產工藝

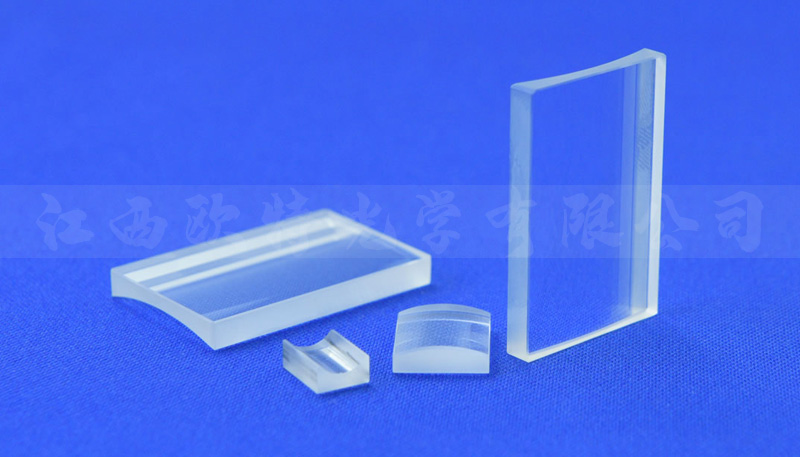

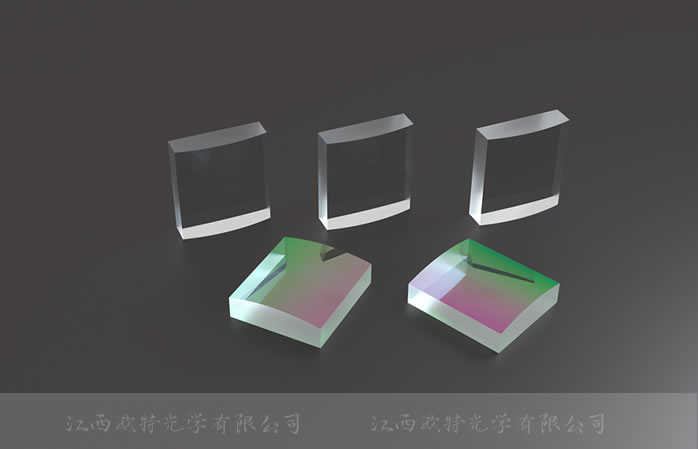

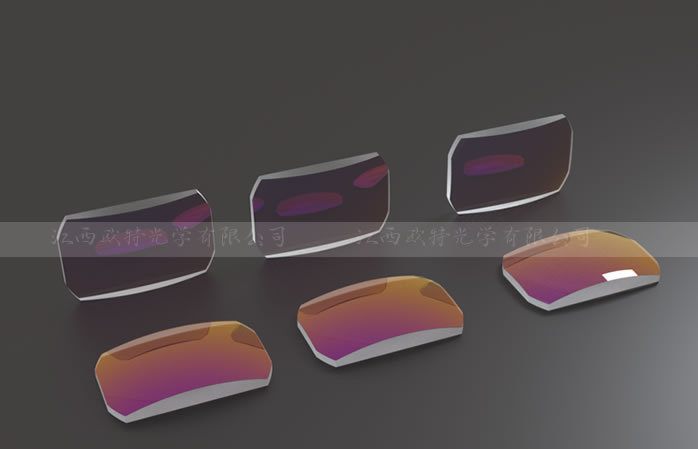

柱面透鏡可以在單軸上會聚或發散光束，廣泛應用于光學計量、激光掃描、光譜學、激光二極管輸出光束整形、光片照明顯微鏡等眾多行業和領域。柱面鏡的生產工藝主要包括粗磨、精磨和拋光。

1、粗磨柱面鏡片

通常，小半徑柱面透鏡的粗磨是將方形毛坯粘在模具上，形成圓柱體，然后加工外圓，得到圓柱面。厚度等于或大于圓柱面曲率半徑R的零件，一般先粗磨成圓柱體。精磨拋光后，去除多余部分。柱面鏡筒體的粗磨可以用普通的外圓磨床完成，但如果柱面鏡的直徑較小，則應使用無心磨床。

一般柱面鏡片數量少時，也可以在粗磨機上用手磨出方坯的四個角，然后將柱面裝在儀表車床的主軸上，再裝在車床上刀架和水平面。用傾斜一定角度的扁鐵板加工外圓。中等以上曲率半徑的柱面透鏡的粗磨，可通過銑削加工成型。

2.精磨柱面鏡片

對于小半徑柱面透鏡光學件的精磨，當產品數量較少時，可采用手工加儀表車床的方法。細節是更換精磨磨具。選粉機的方法，在精磨過程中，應定期將筒體轉一圈，以免磨成圓錐體。另一種固定分離器的方法是用外固定環代替中間心軸。

對于中等半徑的柱面透鏡，經銑削成型后，常粘在模具上形成鏡柱進行精磨。然后將鏡柱安裝在車床的主軸上，再將模具安裝在車床的刀架上并加入游離磨料進行精磨。對于不宜膠成柱面的凹柱鏡和大半徑柱面透鏡，往往需要先膠成鏡盤，然后在柱面機上使用相應的柱模進行精磨。

3、柱面鏡拋光

拋光的加工方法類似于精磨。一般拋光模具上有一層厚度為3~5mm的毛氈，拋光模具的長度約為柱面透鏡柱面長度的1/3。
