柱面光學透鏡的兩個正交方向定義了參考系統：光焦度方向和非光焦度方向。個方向被稱為“折射方向”，因?yàn)樗刂R片的彎曲長度延伸，并且是具有屈光力的軸。第二個方向被稱為“非屈光力方向”，因?yàn)樗刂R片的長度延伸，沒有任何屈光力。
柱面光學透鏡沿非光焦度方向的長度可以延長而不影響透鏡的光焦度。圓柱形光學透鏡可以具有多種形狀因素，包括矩形、正方形、圓形和橢圓形。
一、使用柱面光學透鏡的意義
柱面光學透鏡與球面透鏡的相似之處在于它們使用曲面會聚或發散光線，但它們僅在一個維度上具有折射力，并且不影響垂直維度上的光線。這對于球面透鏡是不可能的，因?yàn)楣饩€將以旋轉對稱的方式均勻聚焦或發散。
柱面光學透鏡在激光的控制和整形中起著重要作用，用于形成激光片和使橢圓光束圓化。由于柱面光學透鏡的不對稱特性和所需的專業制造技術，制定和適當控制中心、楔形和軸向扭曲非常重要。
因此，柱面光學鏡頭需要專門的設備和制造技術，以及獨特的坐標系來有效地參考鏡頭的特性。
2、柱面透鏡的種類有哪些
柱面透鏡通常用于將入射光聚焦到一條線上，或改變圖像的縱橫比。通常成直線成像，光束的方向是可以控制的。鏡片在光學工業中的應用已經非常廣泛。在不同的領域，根據鏡頭的具體差異，發揮著不同的作用。柱面透鏡的種類主要有球面透鏡和非球面透鏡。
球面透鏡主要有平凸透鏡、平凹透鏡、雙凹透鏡、雙凸透鏡。非球面鏡片包括規則非球面鏡片和不規則非球面鏡片。今天我們主要看普通的非球面鏡片和柱面鏡片。請參閱柱面透鏡的具體概述。

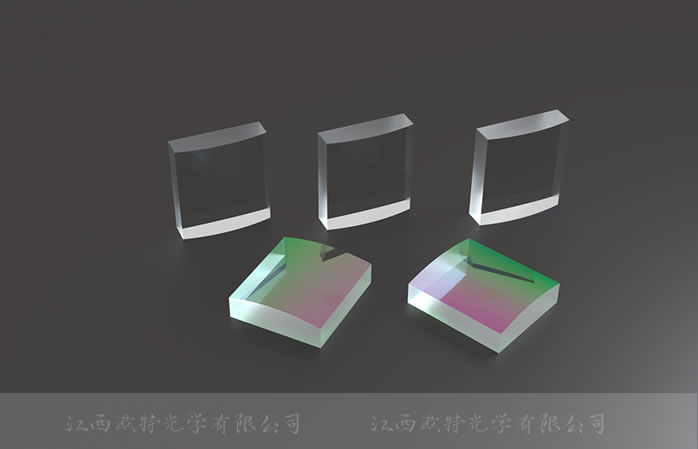

柱面鏡片是非球面鏡片，可以有效減少球面像差和色差。柱面透鏡的類型包括平凸柱面透鏡、雙凸柱面透鏡和雙凹柱面透鏡。
柱面透鏡主要用于改變成像尺寸的設計要求，也可用于線性探測器照明、條碼掃描、全息照明、光學信息處理、激光輻射等。光學柱面透鏡也有廣泛的應用在強激光系統和同步輻射光束線中。
3、球面透鏡和柱面透鏡的區別
(1) 球面透鏡是作為球體一部分的反射表面。表面可以是凸面或凹面。
凹球面透鏡具有向內凸的反射表面并向內反射光。凸球面透鏡具有朝向光源凸起的反射面并將光線向外反射。
球面透鏡的基材有各種光學玻璃、紫外熔融石英、紅外熔融石英和氟化鈣（CaF2）、氟化鎂（MgF2）、硒化鋅（ZnSe）、鍺（Ge）、硅（Si）等，以及各種提供增透膜、高反膜、分光膜、金屬膜等光學膜。寬帶增透膜可應用于紫外、可見光、近紅外和中紅外波長。
(2) 球面透鏡與柱面透鏡的區別在于，柱面透鏡是一種非球面透鏡，可以有效降低球面像差和色差。分為平凸柱面透鏡、平凹柱面透鏡、雙凸柱面透鏡、雙凹柱面透鏡、彎月面柱面透鏡、柱面交叉柱面透鏡和異形柱面透鏡。
(3)球面透鏡和柱面透鏡的不同應用
球面透鏡的應用是與陣列透鏡成像，用于監控、顯微等領域。球面像差和光學像差通過香脂鏡頭校正以獲得理想的圖像質量。
對柱面透鏡零件的要求也越來越高，尤其是高功率激光諧振腔腔體芯片、長距離線干涉儀等高精度檢測儀器和器件。
